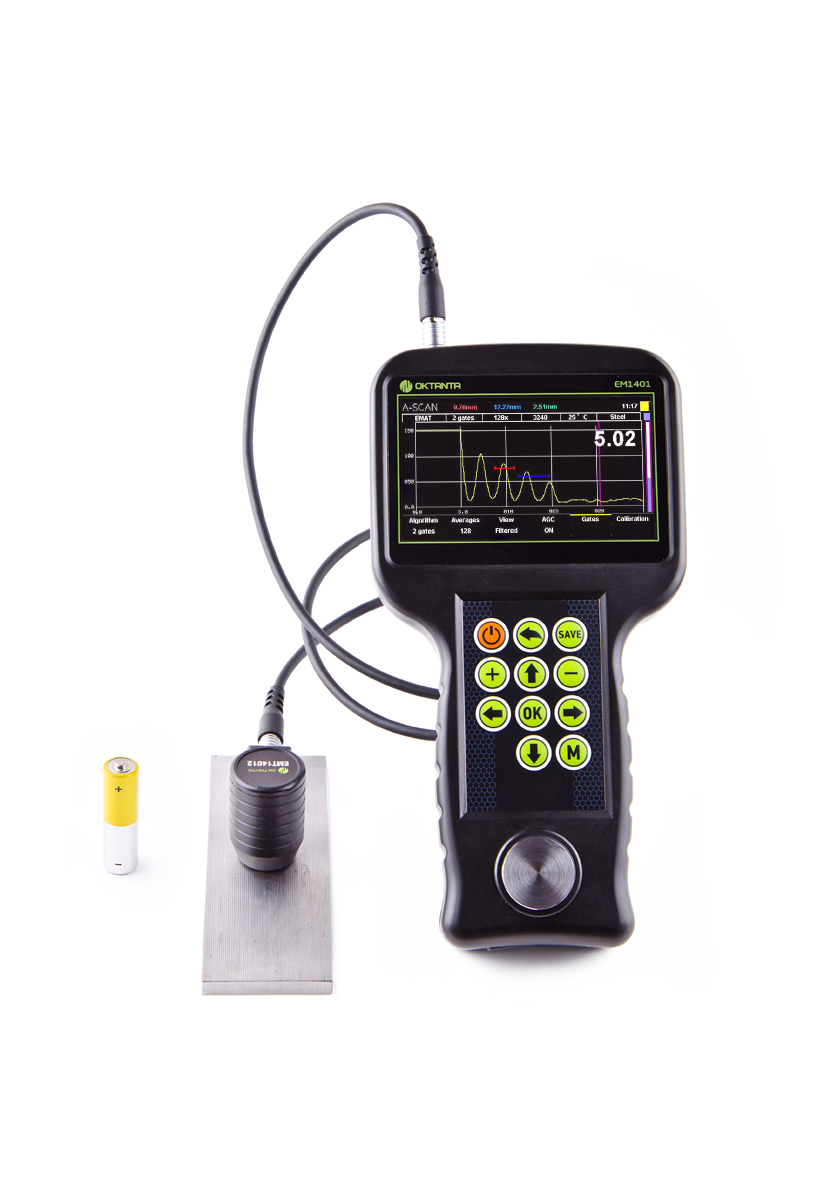

Medidor de espesor EMA
hasta 6 mm
El medidor de espesor EMA EM1401 mide el espesor de tuberías de acero, chapa metálica, barras y otros productos de acero, aluminio y otros metales con una distancia de operación entre el transductor y el metal de hasta 6 mm. El espacio puede consistir en suciedad, óxido, depósitos de sal, pintura, barniz, esmalte, plástico u otro recubrimiento no conductor.
El EM1401 permite mediciones sin uso de acoplante y sin preparación de superficie.
Un transductor especial de alta temperatura permite la inspección de objetos calientes calentados hasta 750 °C.
El EM1401 implementa un algoritmo especial que tiene en cuenta los cambios en la velocidad de propagación del sonido en el metal inducidos por la temperatura.
Funciona tanto en superficies planas como en superficies con un radio de curvatura de 10 mm y más
La tecnología permite la medición de espesor sin acoplante y sin limpieza previa de la superficie
Para los transductores EMA estándar, el rango de temperatura de operación en la superficie del objeto de ensayo es de -20…+80 °С. El transductor especial EMT14014T mide el espesor en objetos calentados hasta 750 °C
El ángulo de inclinación tiene un efecto menor en las lecturas del dispositivo, a diferencia de los medidores de espesor convencionales con transductores piezoeléctricos que requieren que el transductor esté fijado en una posición determinada.

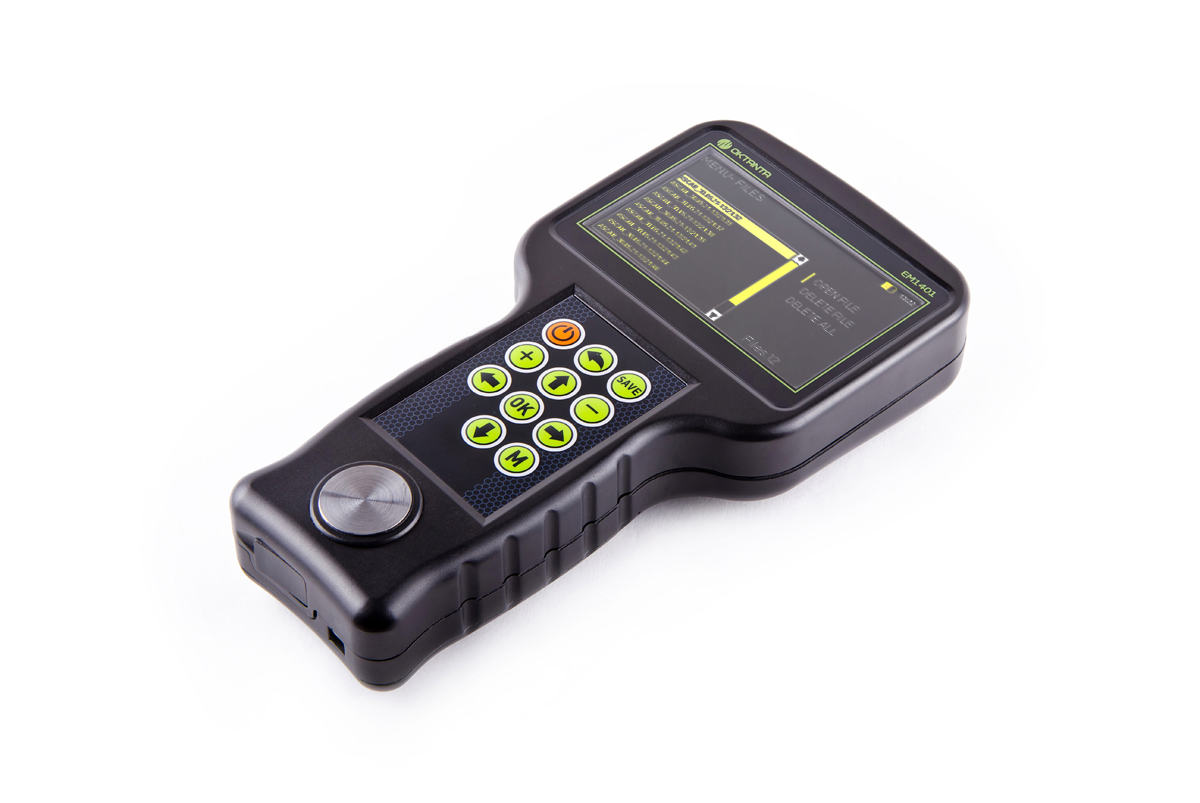

El medidor de espesor EM1401 tiene una pantalla a color protegida por vidrio resistente a impactos.
El dispositivo utiliza un algoritmo especial de procesamiento de datos que proporciona mediciones de espesor correctas en presencia de factores perturbadores como la anisotropía del metal, el uso de varios reflectores, la exposición a interferencias externas. Además del modo automático de medición de espesor, el EM1401 permite utilizar modos de medición manuales basados en el primer eco y la diferencia entre dos ecos cualesquiera. El modo manual se recomienda para objetos fuertemente corroídos.
• sin uso de acoplante
• sin preparación de superficie
• tras un solo toque de botón
• a través de la distancia de operación de hasta 6 mm
• tanto en superficies planas como en superficies con un radio de curvatura de 10 mm y más
Ver el vídeo (3 min)
Especificaciones técnicas
El medidor de espesor EM1401
-
Rango de temperatura ambiente de operación-20…+50 °С
-
Duración del trabajo continuo sin recarga de la batería7 horas
-
Rango de ajuste de la velocidad del sonido1000…9999 m/s con paso de 1 m/s
-
Número máximo de mediciones por segundo16
-
Dimensiones232 x 135 x 44 mm
-
Rango de espesor medido para acero2…80 mm
-
Rango de espesor medido para acero sin espacio2…200 mm
-
Error de medición de espesor 2…25 mm0,08+0,001·Н mm
-
Error de medición de espesor 25…200 mm0,1+0,005·Н mm
-
Espacio admisible entre el transductor EMT14012 y el objeto de ensayoHasta 4 mm
-
Espacio admisible entre el transductor ЕМТ14013 y el objeto de ensayoHasta 6 mm
-
Inclinación admisible del transductor respecto a la normal a la superficie del objeto de ensayo±25 °
-
Radio de curvatura mínimo admisible de la superficie del objeto de ensayo≥10 mm
-
Frecuencia de operación del dispositivo4 MHz
-
Rango de temperatura de operación en la superficie del objeto de ensayo-20…+80 °C
(-20…+750 °C donde se utiliza el transductor EMT14014Т)
Accesorios
Transductor EMA de alta temperatura para operación con objetos calentados hasta 750 °C
Transductor para operación con un espacio de hasta 3 mm
Transductor para operación con un espacio de hasta 4 mm
Transductor para operación con un espacio de hasta 4 mm
Transductor para operación con un espacio de hasta 7 mm
Transductor para operación con un espacio de hasta 7 mm
Adaptador de alimentación para los medidores de espesor EM1401, EM1401 UT
Cable para conectar los transductores EMA EM1401 UT, EM1401, EM1501
Funda protectora para los medidores de espesor EM1401, EM1401 UT
Tapa protectora para el ЕМТ14012
Tapa protectora para el ЕМТ14013
