Medidor de espesor por ultrasonidos
sin acoplante
hasta 7 mm

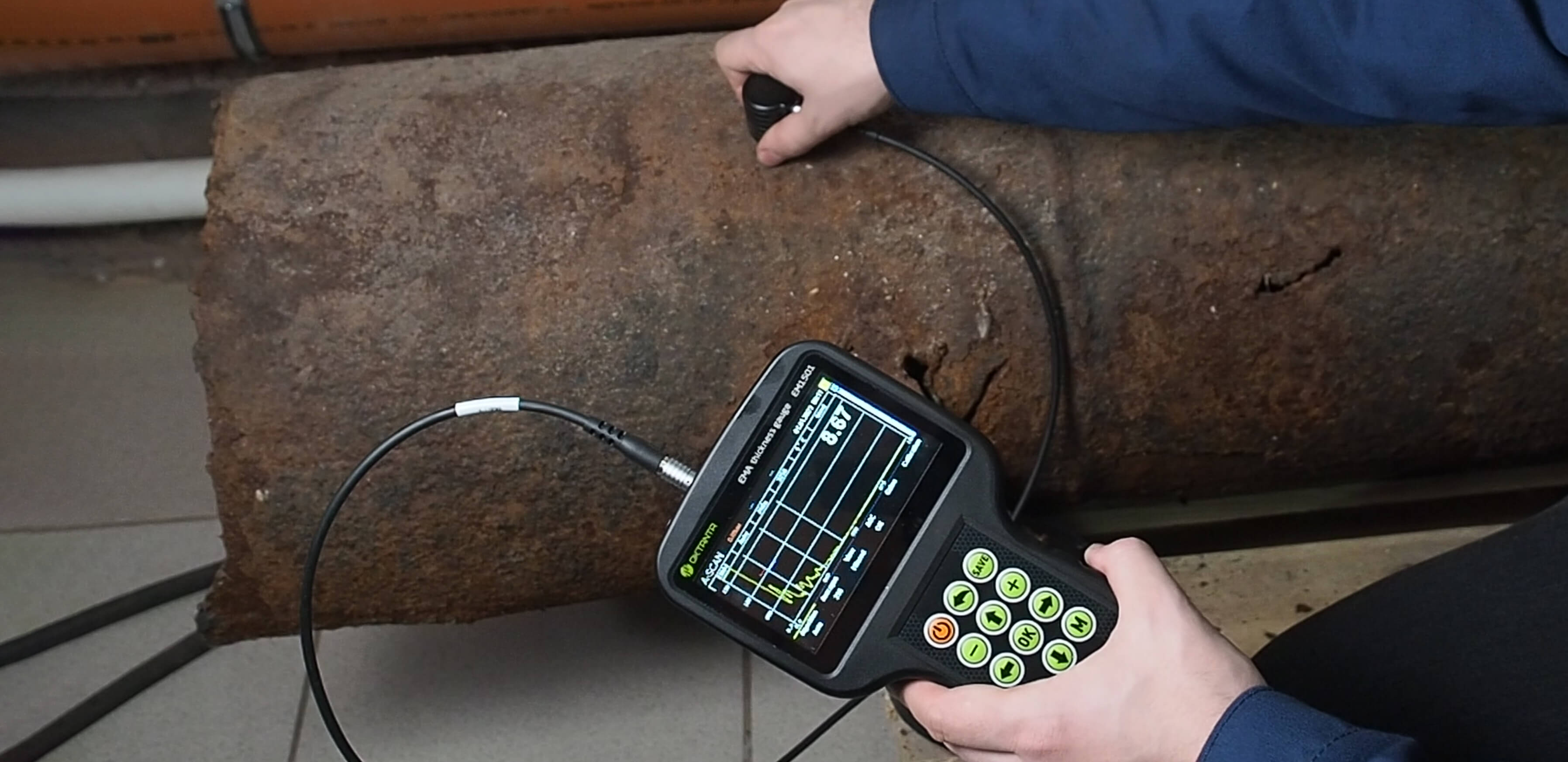

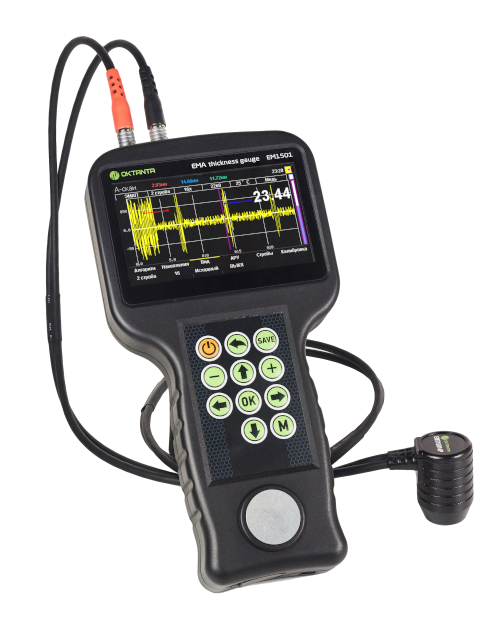

El medidor de espesor EM1501 inspecciona tuberías de acero, chapa metálica, barras y otros productos de acero, aluminio y otros metales de forma cómoda, rápida y fiable.

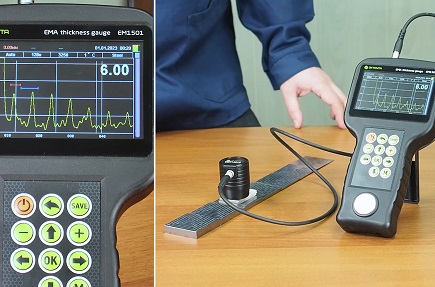

El EM1501 se basa en los últimos desarrollos científicos en el campo de los ensayos no destructivos y en la amplia experiencia de los ingenieros de Oktanta. El dispositivo mide el espesor del metal a través de un espacio de hasta 7 mm (el valor más alto en comparación con los otros medidores de espesor EMA).
Un transductor especial de alta temperatura permite la inspección de objetos calientes calentados hasta 750 °C.

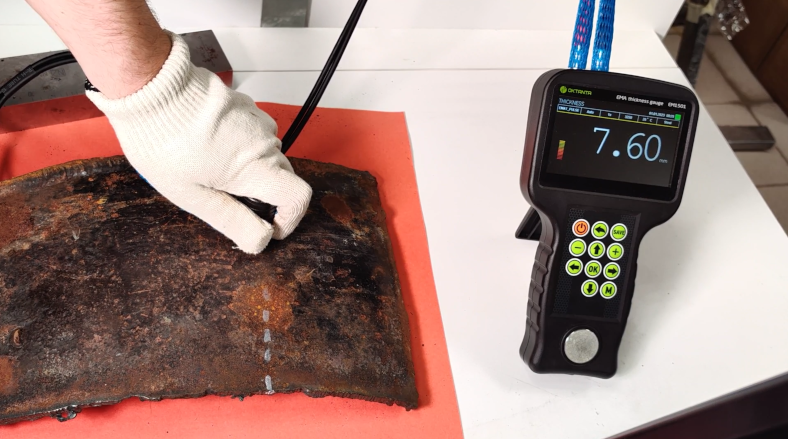

Solo hay que acercar el transductor a la superficie del objeto a ensayar

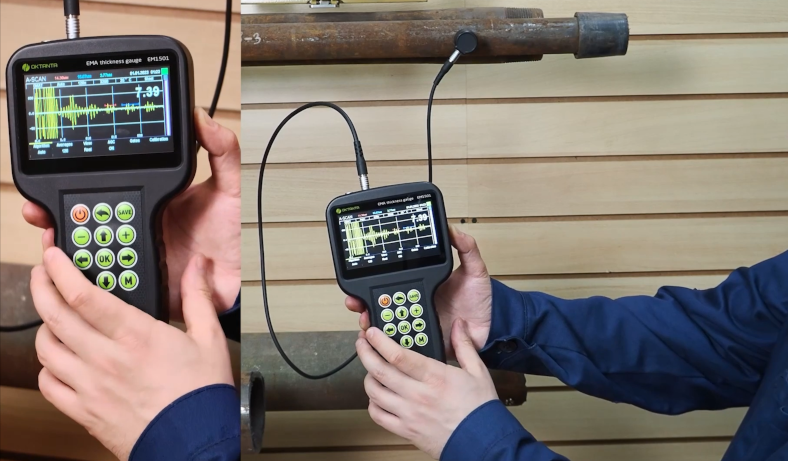

El EM1501 permite al usuario analizar A-scans, visualizar B-scans, guardar datos en C-scans y trabajar con compuertas, seleccionar un modo de medición de espesor, parámetros de procesamiento de señal, etc.
Funciona tanto en superficies planas como en superficies con un radio de curvatura de 10 mm y más

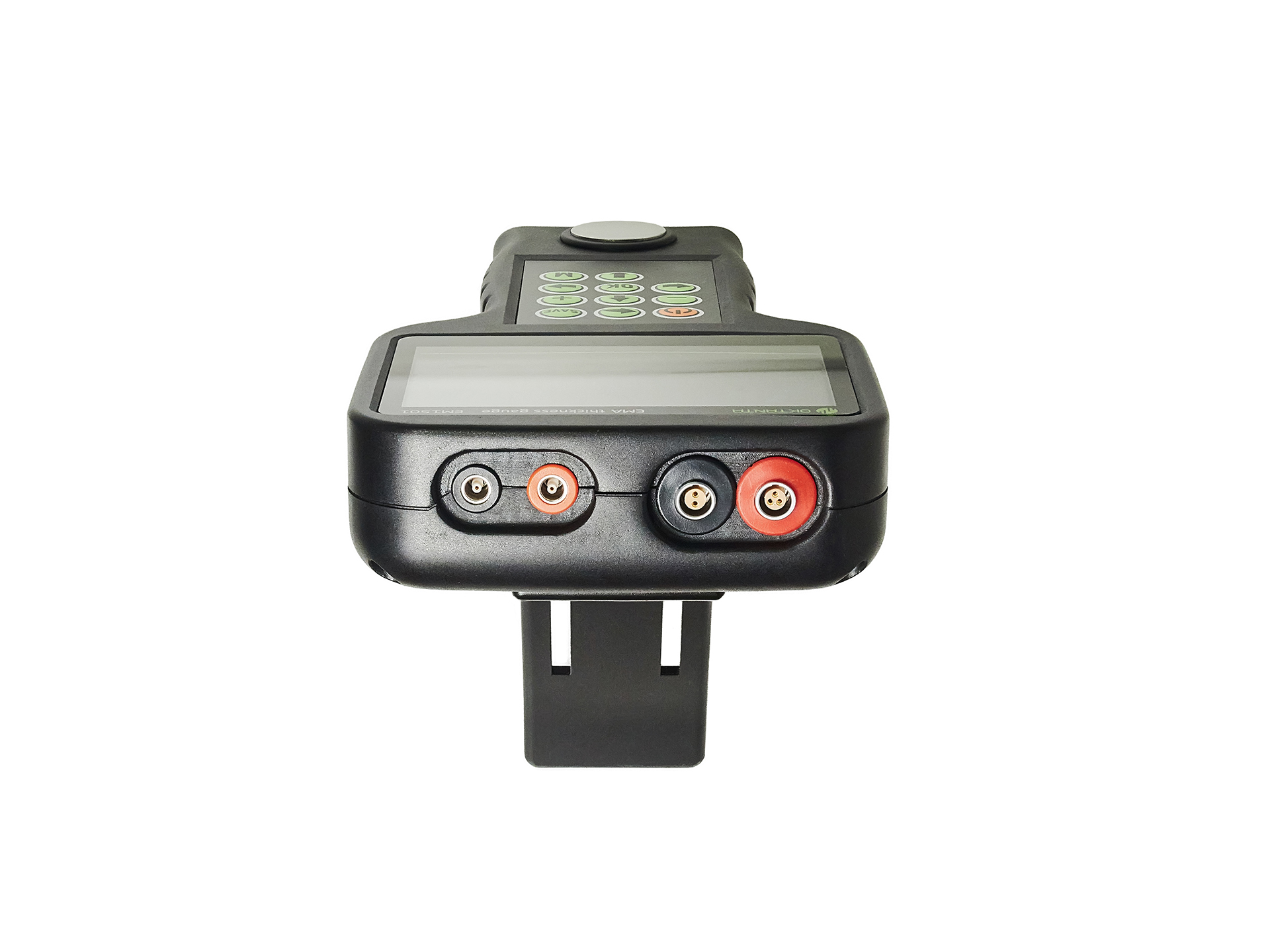

El EM1501 tiene dos canales de medición independientes: EMA y Piezoeléctrico, lo que garantiza una mayor fiabilidad de inspección. Los transductores piezoeléctricos se recomiendan para aplicaciones en las que el espesor de los depósitos en la superficie metálica impide el uso de transductores EMA y se requiere limpieza de superficie.

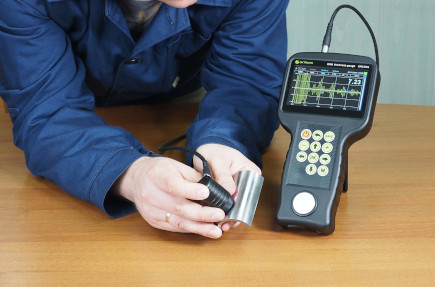

El EM1501 puede funcionar con:

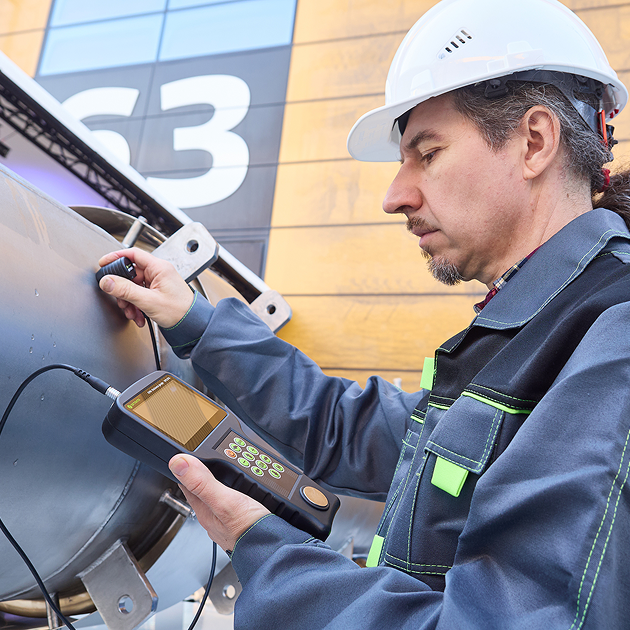

• transductores EMA de electroimán pulsado al que la suciedad no se adhiere
• transductores piezoeléctricos:
– transductor 5 MHz, diámetro de apertura 10 mm,
– transductor 5 MHz, diámetro de apertura 7,2 mm,
– transductor 10 MHz, diámetro de apertura 5 mm.
• transductores EMA estándar con imán permanente.
Ver el vídeo (4 min)
Especificaciones técnicas
El medidor de espesor EM1501
-
Rango de temperatura ambiente de operación-20…+50 °С
-
Duración del trabajo continuo sin recarga de la batería7 horas
-
Rango de ajuste de la velocidad del sonido1000…9999 m/s con paso de 1 m/s
-
Número máximo de mediciones por segundo16
-
Dimensiones232 x 135 x 44 mm
Para transductores EMA:
-
Rango de espesor medido para acero2…80 mm
-
Rango de espesor medido para acero sin espacio2…200 mm
-
Error de medición de espesor 2…25 mm0,08+0,001·Н mm
-
Error de medición de espesor 25…200 mm0,1+0,005·Н mm
-
Espacio admisible entre el transductor EMT14012 y el objeto de ensayoHasta 4 mm
-
Espacio admisible entre el EMAT de electroimán pulsado y el objeto de ensayoHasta 2 mm
-

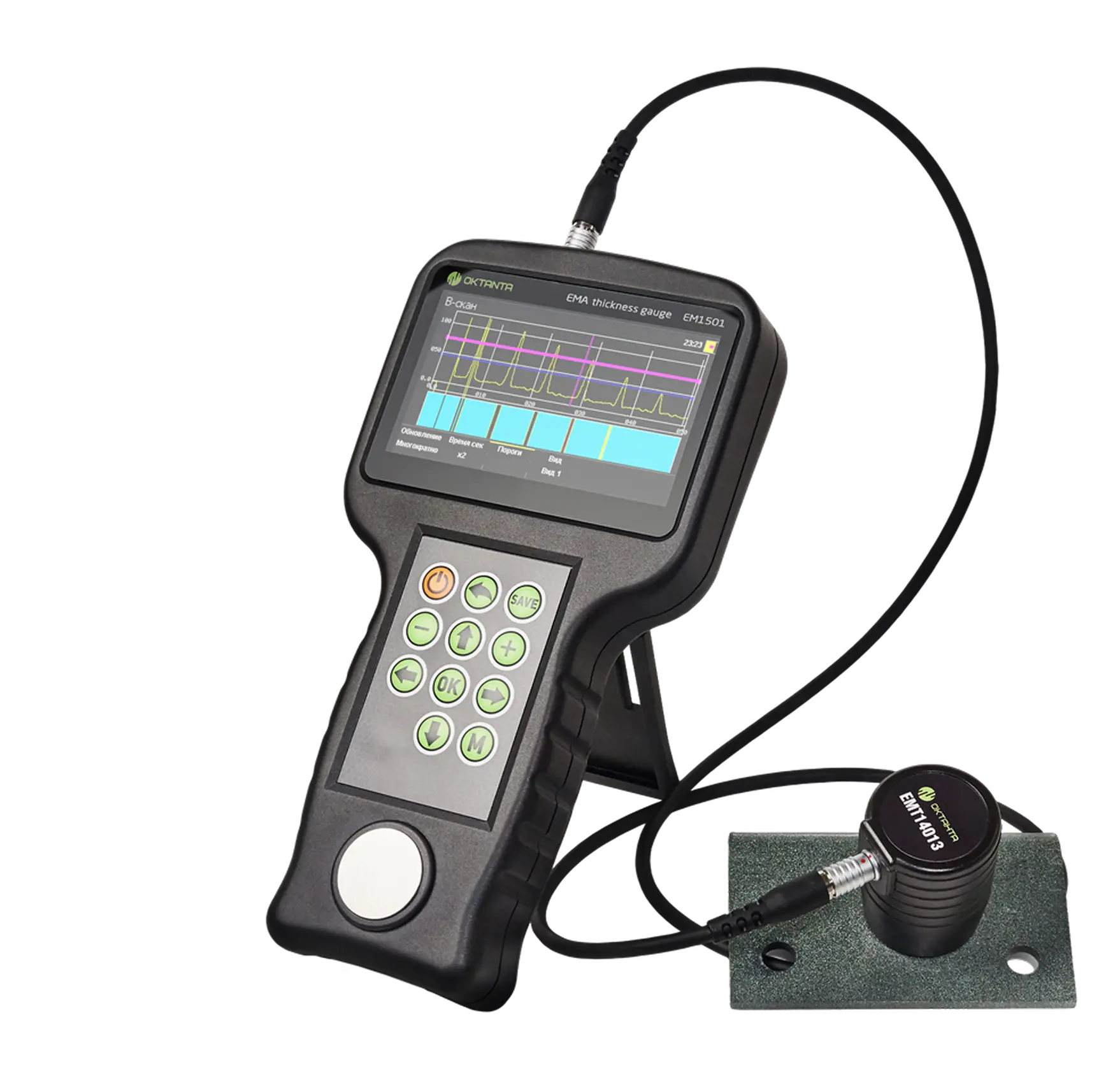

Espacio admisible entre el transductor ЕМТ14013 y el objeto de ensayoHasta 7 mm
-
Inclinación admisible del transductor respecto a la normal a la superficie del objeto de ensayo±25 °
-
Radio de curvatura mínimo admisible de la superficie del objeto de ensayo≥10 mm
-
Frecuencia de operación del dispositivo4 MHz
-
Rango de temperatura de operación en la superficie del objeto de ensayo-20…+80 °C
(-20…+750 °C donde se utiliza el transductor EMT14014Т)
Para transductores piezoeléctricos:
-
Rango de espesor medido para acero0,5…300 mm
-
Error de medición de espesor 0,5…25 mm0,08 mm
-
Error de medición de espesor 25…300 mm0,1 mm
-
Radio de curvatura mínimo admisible de la superficie del objeto de ensayo25 mm
-
Frecuencia de operación del dispositivo5 MHz, 10 MHz
-
Rango de temperatura de operación en la superficie del objeto de ensayo-10…+60 °C

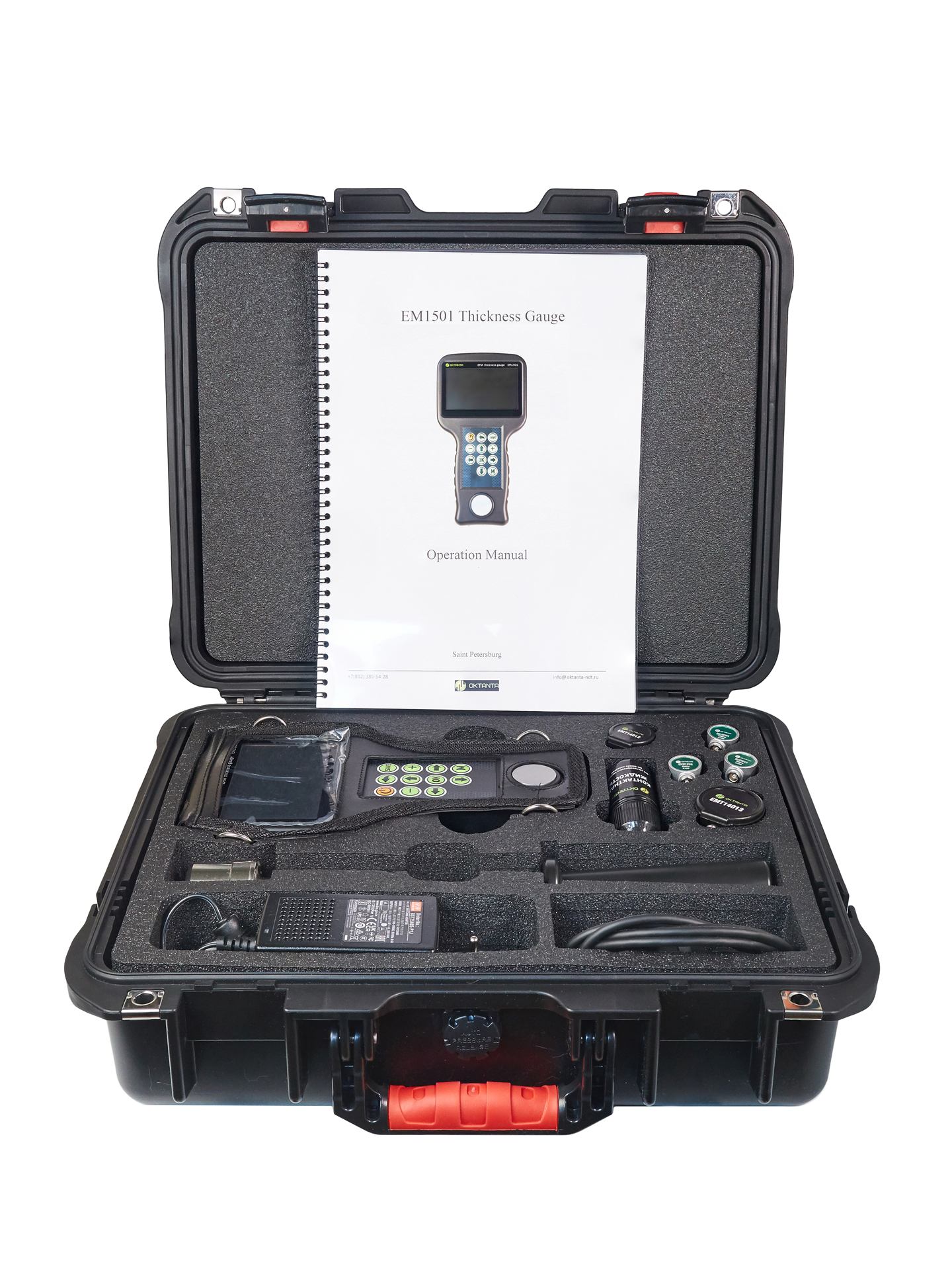

Accesorios
Transductor EMA de alta temperatura para operación con objetos calentados hasta 750 °C
Transductor con electroimán pulsado para operación con objetos calentados hasta 750 °C
Transductor para operación con un espacio de hasta 3 mm
Transductor para operación con un espacio de hasta 4 mm
Transductor para operación con un espacio de hasta 4 mm
Transductor para operación con un espacio de hasta 7 mm
Transductor para operación con un espacio de hasta 7 mm

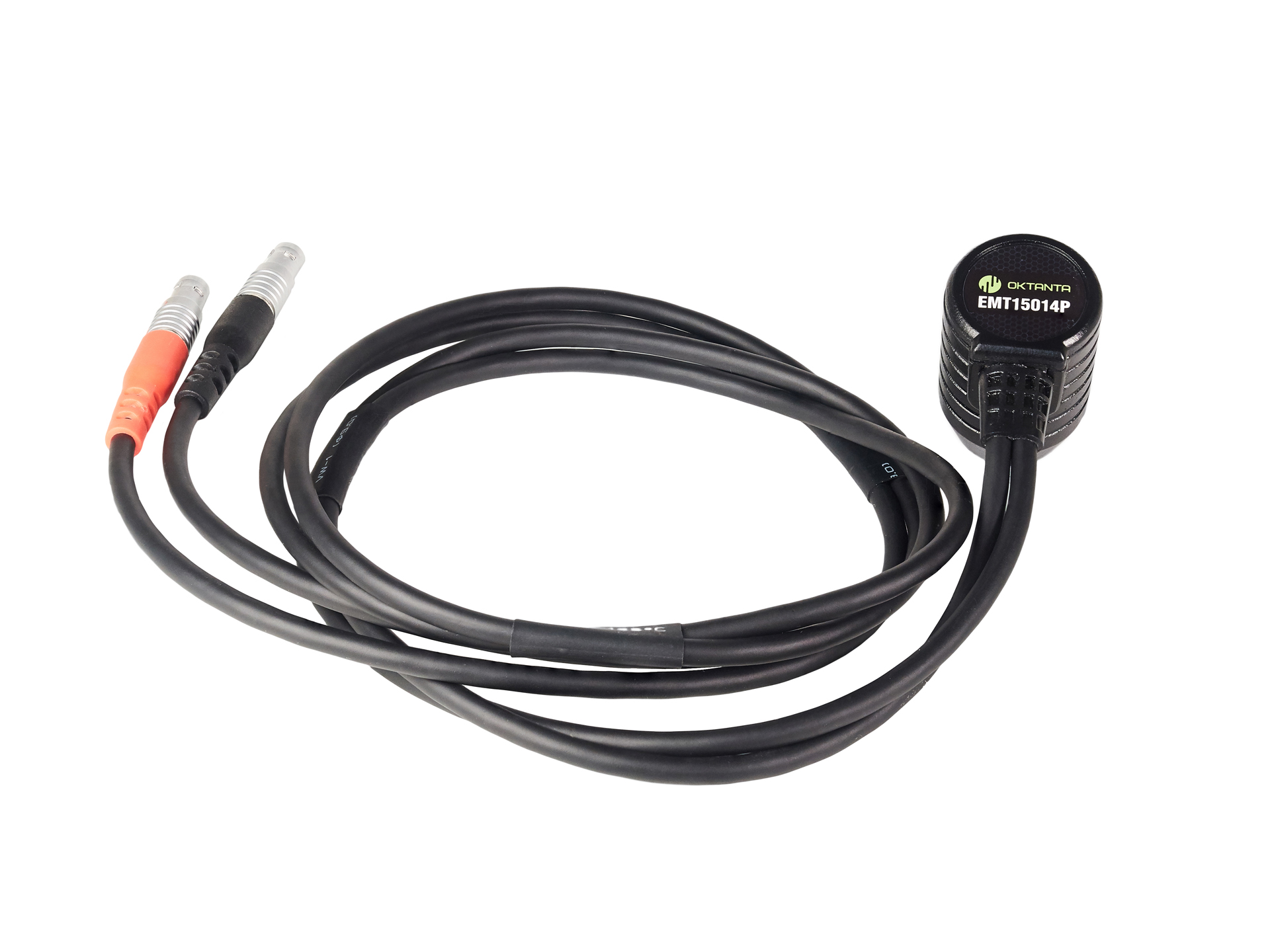

Transductor EMA con electroimán pulsado
Transductor piezoeléctrico 5 MHz, 10 mm
Transductor piezoeléctrico 5 MHz, 7,2 mm
Transductor piezoeléctrico 10 MHz, 5 mm
Adaptador de alimentación para el medidor de espesor EM1501
Cable para conectar los transductores EMA EM1401 UT, EM1401, EM1501
Cable para conectar los transductores piezoeléctricos EM1401 UT, EM1501
Funda protectora para el medidor de espesor EM1501
Tapa protectora para el ЕМТ14012
Tapa protectora para el ЕМТ14013
