Detector de fallos por corrientes de Foucault pulsadas

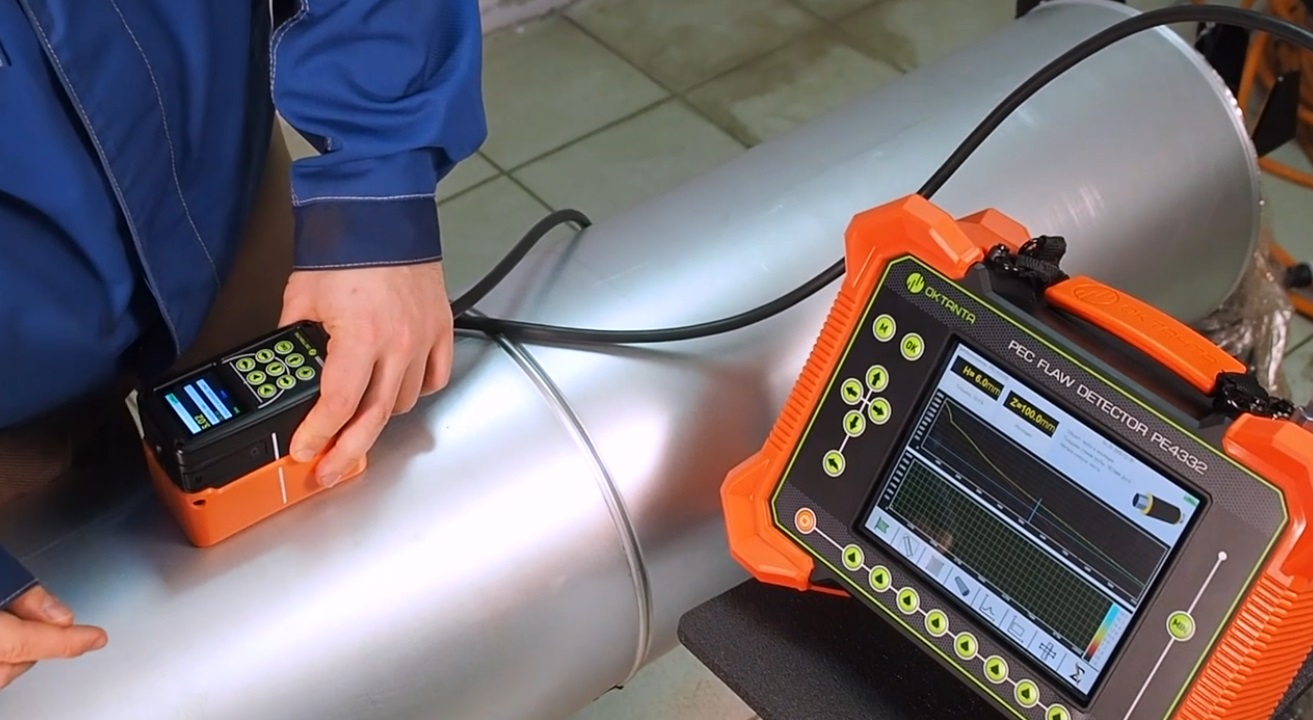

El detector de fallos por corrientes de Foucault pulsadas PE4332 está diseñado para buscar corrosión del metal bajo aislamiento sin su desmontaje. El dispositivo proporciona el diagnóstico de objetos como: tuberías aisladas, tanques aislados verticales y horizontales, soportes de plataformas petrolíferas y soportes de tanques de GNL, cascos de barcos, objetos con pintura gruesa o revestimiento epoxi.
El dispositivo proporciona el diagnóstico de tales objetos sin preparación previa de la superficie, sin la necesidad de retirar y restaurar el revestimiento aislante. El aislamiento puede estar hecho de cualquier revestimiento no conductor como: lana mineral, poliuretano, plástico, pintura, aire.
El acero galvanizado o el aluminio pueden utilizarse como material para el revestimiento aislante.
• Oleoductos con aislamiento térmico, redes de calefacción, oleoductos, gasoductos de campo
• Piezas de barcos de acero bajo una gruesa capa de pintura
• Tanques y depósitos con revestimiento de aislamiento térmico
• Soportes de plataformas petrolíferas y soportes de tanques de GNL

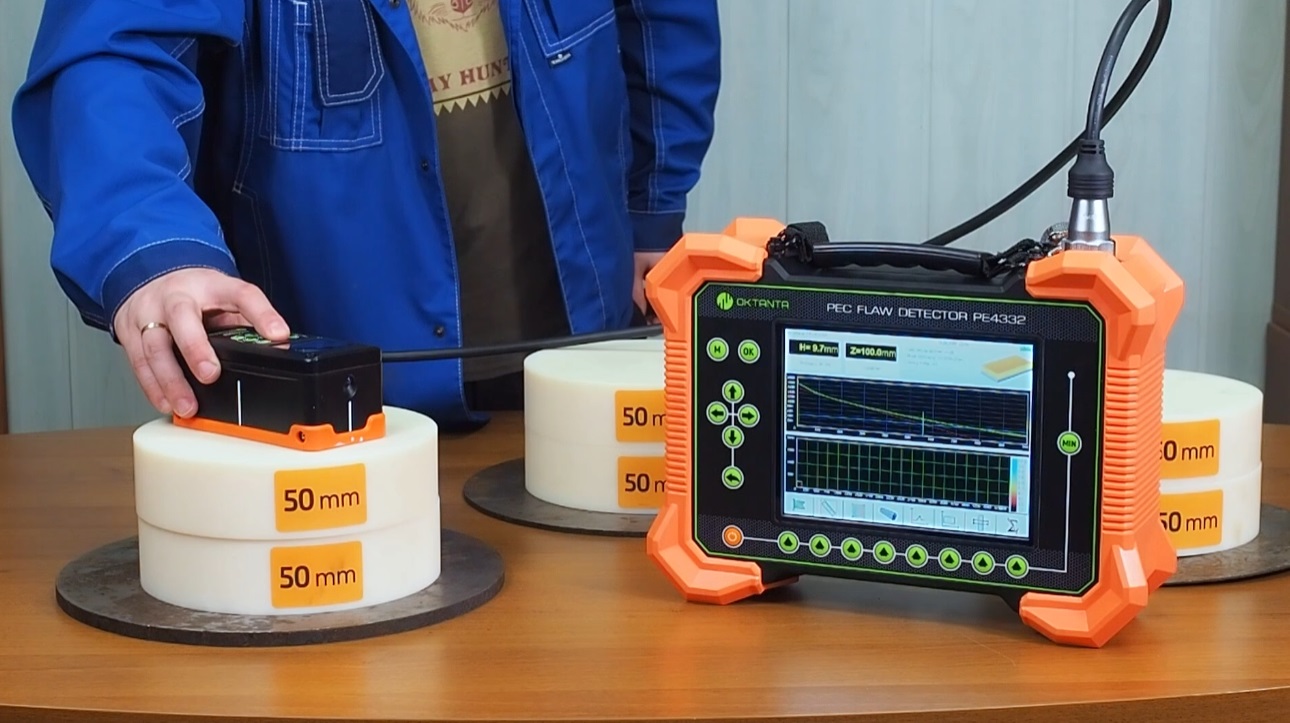

La pantalla brillante muestra el espesor medido, A-scan y C-scan
Mide el espesor medio del metal bajo la sonda
...¡situada tanto en la superficie externa como interna del metal!
El dispositivo está fabricado en una carcasa antichoque e impermeable; tiene una gran pantalla brillante protegida por vidrio templado. El dispositivo tiene una batería extraíble.
El PE4332 es capaz de:
• detectar corrosión bajo aislamiento;
• detectar corrosión bajo protección contra incendios;
• detectar corrosión bajo cualquier revestimiento.
Se utiliza una correa de hombro especial para transportar el dispositivo.
Ver el vídeo (2 min)
Especificaciones técnicas
El detector de fallos PEC PE4332
-
Rango de espesor medido para acero (depende de la sonda)0…60 mm
-
Error medio de medición de espesor10 %
-
Rango de espesor del recubrimiento aislante (depende de la sonda)0…300 mm
-
Diámetro mínimo de las tuberías ensayadas50 mm
-
Temperatura del metal en el objeto de ensayo-100…+600°С
-
Temperatura de la superficie del revestimiento aislante en la zona de colocación de la sonda-20…+60°С
-
Rango de temperatura ambiente de operación-20…+50°C
-
Duración del trabajo continuo sin recarga de la batería8 horas
-
Longitud del cable2,5 m
-
Dimensiones335 x 250 x 110 mm
-
Peso4,2 kg
Accesorios
Sonda para el detector de fallos por corrientes de Foucault pulsadas PE4332
Sonda para el detector de fallos por corrientes de Foucault pulsadas PE4332
Sonda para el detector de fallos por corrientes de Foucault pulsadas PE4332
Adaptador de alimentación para el detector de fallos por corrientes de Foucault pulsadas PE4332
