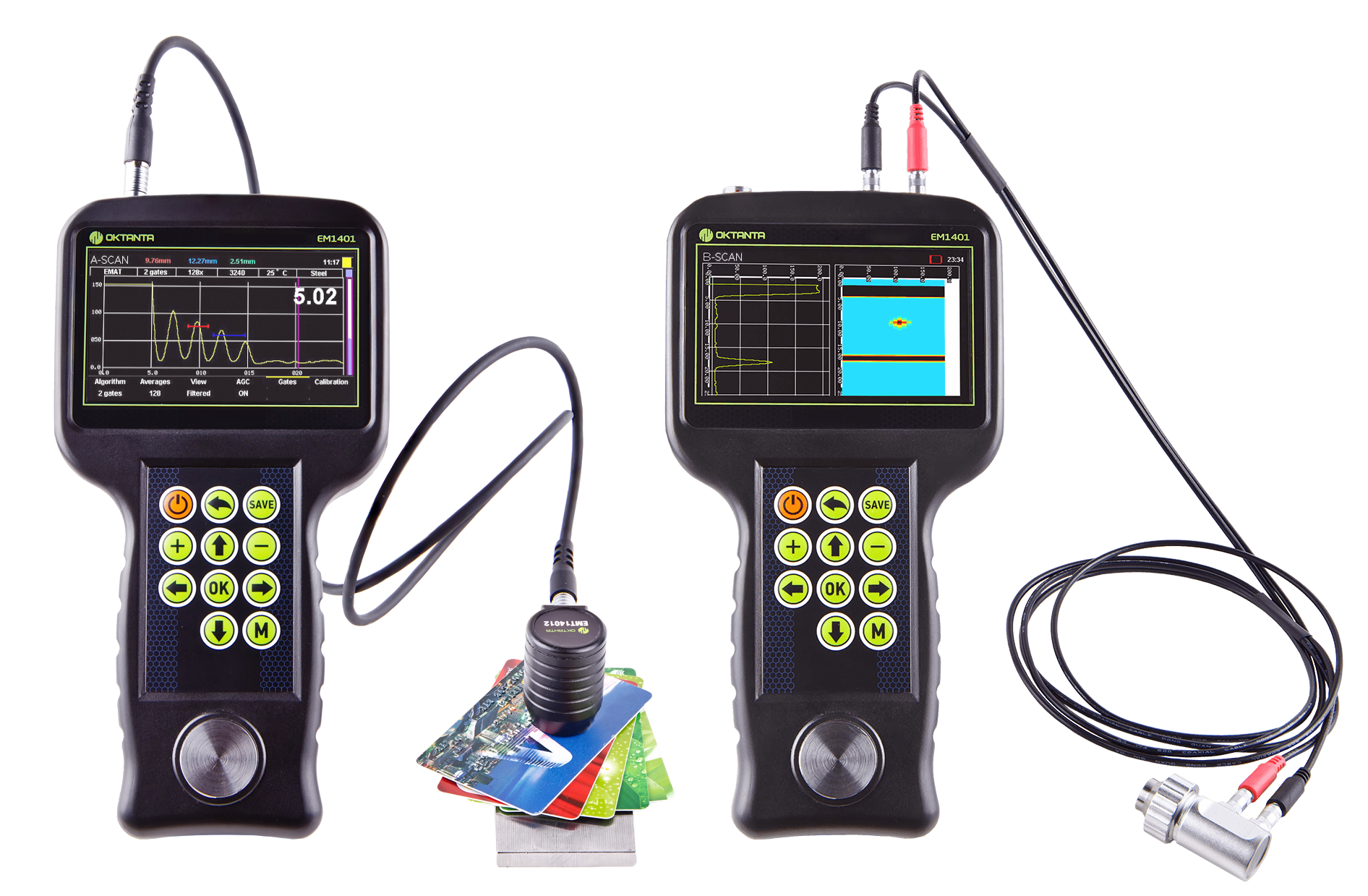

Medidor de espesor por ultrasonidos
hasta 6 mm

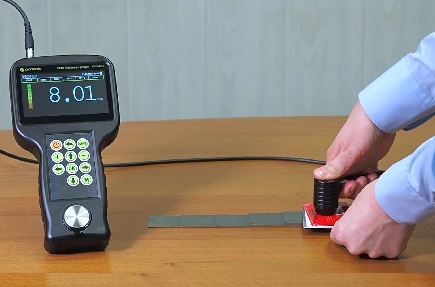

El medidor de espesor por ultrasonidos EM1401 UT mide el espesor de tuberías de acero, chapa metálica, barras y otros productos de acero, aluminio y otros metales con una distancia de operación entre el transductor y el metal de hasta 6 mm. El espacio puede consistir en suciedad, óxido, depósitos de sal, pintura, barniz, esmalte, plástico u otro recubrimiento no conductor.
El medidor de espesor EM1401 UT tiene una pantalla a color protegida por vidrio resistente a impactos.
El dispositivo utiliza un algoritmo especial de procesamiento de datos que proporciona mediciones de espesor correctas en presencia de factores perturbadores como la anisotropía del metal, el uso de varios reflectores, la exposición a interferencias externas. Además del modo automático de medición de espesor, el EM1401 UT permite utilizar modos de medición manuales basados en el primer eco y la diferencia entre dos ecos cualesquiera. El modo manual se recomienda para objetos fuertemente corroídos.
Solo hay que acercar el transductor a la superficie del objeto a ensayar

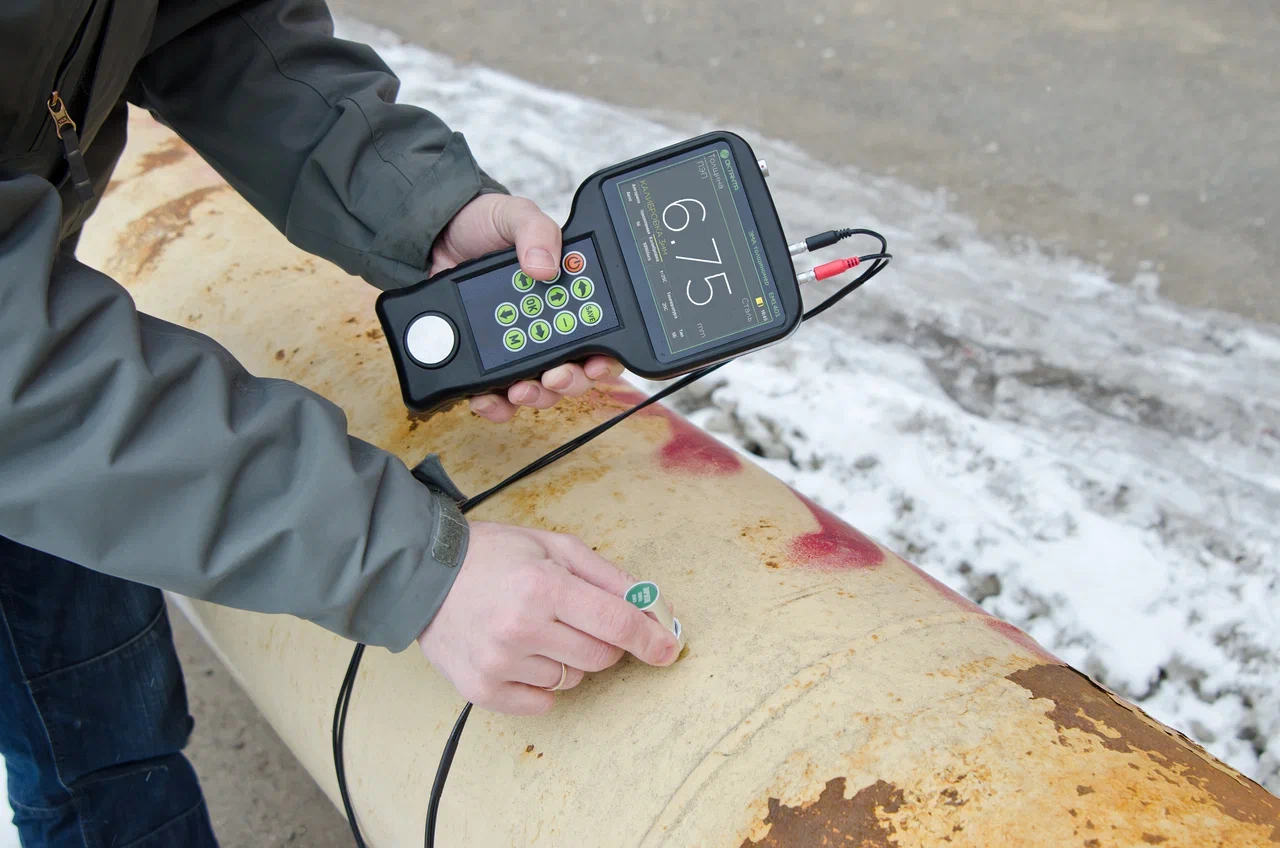

Funciona tanto en superficies planas como en superficies con un radio de curvatura de 10 mm y más
Para los transductores EMA estándar, el rango de temperatura de operación en la superficie del objeto de ensayo es de -20…+80 °С. El transductor especial EMT14014T mide el espesor en objetos calentados hasta 750 °C
El EM1401 UT permite al usuario analizar A-scans, visualizar B-scans (tres opciones de visualización) y guardar cómodamente los datos en C-scans en forma matricial. Si es necesario, el usuario puede trabajar con compuertas, seleccionar un modo de medición de espesor, parámetros de procesamiento de señal, etc.

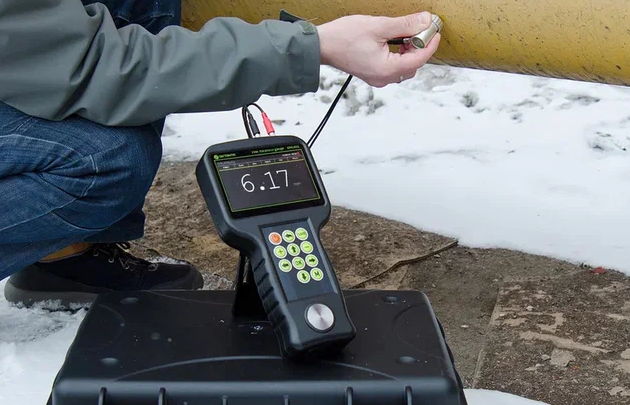

El EM1401 UT puede funcionar con:
• transductores EMA estándar con imán permanente.
• transductores piezoeléctricos:
– transductor 5 MHz, diámetro de apertura 10 mm,
– transductor 5 MHz, diámetro de apertura 7,2 mm,
– transductor 10 MHz, diámetro de apertura 5 mm.
El EM1401 UT implementa un algoritmo especial que tiene en cuenta los cambios en la velocidad de propagación del sonido en el metal inducidos por la temperatura.
Ver el vídeo (3 min)
Especificaciones técnicas
El medidor de espesor EM1401 UT
-
Rango de temperatura ambiente de operación-20…+50 °С
-
Duración del trabajo continuo sin recarga de la batería7 horas
-
Rango de ajuste de la velocidad del sonido1000…9999 m/s con paso de 1 m/s
-
Número máximo de mediciones por segundo16
-
Dimensiones232 x 135 x 44 mm
Para transductores EMA:
-
Rango de espesor medido para acero2…80 mm
-
Rango de espesor medido para acero sin espacio2…200 mm
-
Error de medición de espesor 2…25 mm0,08+0,001·Н mm
-
Error de medición de espesor 25…200 mm0,1+0,005·Н mm
-
Espacio admisible entre el transductor EMT14012 y el objeto de ensayoHasta 4 mm
-
Espacio admisible entre el transductor ЕМТ14013 y el objeto de ensayoHasta 6 mm
-
Inclinación admisible del transductor respecto a la normal a la superficie del objeto de ensayo±25 °
-
Radio de curvatura mínimo admisible de la superficie del objeto de ensayo≥10 mm
-
Frecuencia de operación del dispositivo4 MHz
-
Rango de temperatura de operación en la superficie del objeto de ensayo-20…+80 °C
(-20…+750 °C donde se utiliza el transductor EMT14014Т)
Para transductores piezoeléctricos:
-
Rango de espesor medido para acero0,5…300 mm
-
Error de medición de espesor 0,5…25 mm0,08 mm
-
Error de medición de espesor 25…300 mm0,1 mm
-
Radio de curvatura mínimo admisible de la superficie del objeto de ensayo25 mm
-
Frecuencia de operación del dispositivo5 MHz, 10 MHz
-
Rango de temperatura de operación en la superficie del objeto de ensayo-10…+60 °C
Accesorios
Transductor EMA de alta temperatura para operación con objetos calentados hasta 750 °C
Transductor para operación con un espacio de hasta 3 mm
Transductor para operación con un espacio de hasta 4 mm
Transductor para operación con un espacio de hasta 4 mm
Transductor para operación con un espacio de hasta 7 mm
Transductor para operación con un espacio de hasta 7 mm
Transductor piezoeléctrico 5 MHz, 10 mm
Transductor piezoeléctrico 5 MHz, 7,2 mm
Transductor piezoeléctrico 10 MHz, 5 mm
Adaptador de alimentación para los medidores de espesor EM1401, EM1401 UT
Cable para conectar los transductores EMA EM1401 UT, EM1401, EM1501
Cable para conectar los transductores piezoeléctricos EM1401 UT, EM1501
Funda protectora para los medidores de espesor EM1401, EM1401 UT
Tapa protectora para el ЕМТ14012
Tapa protectora para el ЕМТ14013
